电磁屏蔽窗

发布时间:2022-11-26 人气: 10

电磁屏蔽窗
屏蔽波导通风窗是由加边框的六角形蜂窝芯材构成。在保证高效通风的前提下,同时利用屏蔽波导高通低阻的原理对电磁波进行有效的EMI屏蔽。
屏蔽波导通风窗 产品特点:

屏蔽波导通风窗是由加边框的六角形蜂窝芯材构成。在保证高效通风的前提下,同时利用屏蔽波导高通低阻的原理对电磁波进行有效的EMI屏蔽。
一般来说,屏蔽波导的屏蔽原理是:L≥5D(L:波导长度、D:波导截面最大直径),所以屏蔽波导通风窗的屏蔽效能取决于波导的长度(即蜂窝芯的厚度、蜂窝芯孔径的大小)。
蜂窝芯和边框的材质: 蜂窝芯和边框的材质有:钢制、铝合金制、铜制;不锈钢制 钢制的波导:坚固、机械应力强、宽带屏效优良; 铝制的波导:重量轻、抗电化学腐蚀能力好、但机械应力较差; 铜制的波导:坚固、机械应力强、耐烟雾能力优良。
波导的长度: 标准的厚度有:6.35mm、12.7mm、25.4mm、30mm、40mm、45mm;
蜂窝芯的孔径: 标准的孔径有:1.6mm、2.4mm、3.2mm、6.4mm;
表面镀层: 导电氧化后,可镀锡、镀镍、镀锌、镀铬 来提高屏效和抗恶劣环境的腐蚀能力。
试用场合: 广泛应用于需要同时满足设备通风散热和电磁屏蔽、电磁脉冲、防信息泄漏要求的场合;如有通风散热要求的各种军用电子设备、移动指挥控制设备、屏蔽室等高等级场合。
EMI屏蔽效能: 波导类别 磁场100KHz 电场10MHz 平面波1GHz 平面波10GHz 铝制波导蜂窝板 65dB 110dB 95dB 85dB 钢制/ 铜制蜂窝板 85dB 135dB 115dB 110dB 超薄防尘屏蔽板 60dB 125dB 75dB 55dB 新型发泡波导 105dB 110dB 93dB 78dB
选用指南:(根据使用环境、要求等级来选用)
1、屏蔽室、军用方舱/舰船等大型设备:屏效等级要求高、通风散热面积大,一般宜选用钢制波导。为达到最大的通风量和最优的屏蔽效能,截止通风波导的波导孔径和长度一般都大而长。
2、各种小型化移动设备:如军用手提式电脑、背负式通讯设备等重量和体积要求严格,但通风率和屏效要求又很高的设备,一般宜选用孔径和厚度是小而薄的钢制截止波导;新型发泡超薄波导是一种在军用手提式电脑上被广泛应用的一款截止通风波导产品。

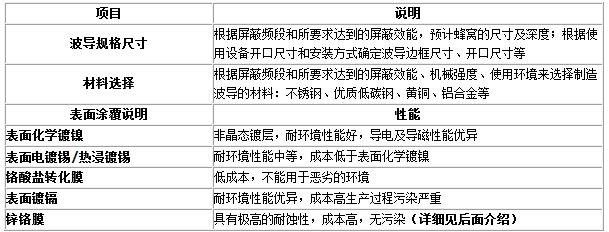

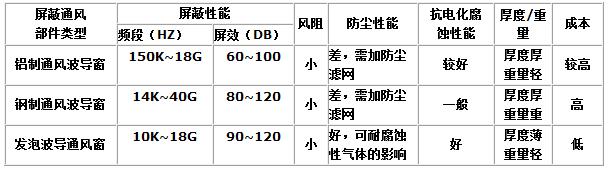

技术参数:
